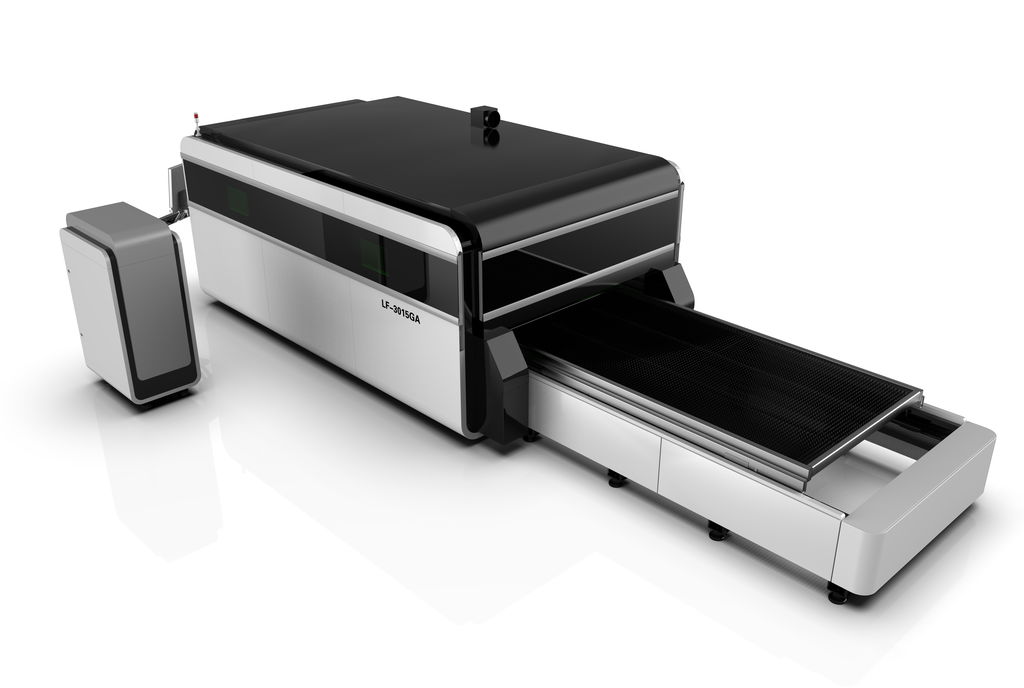

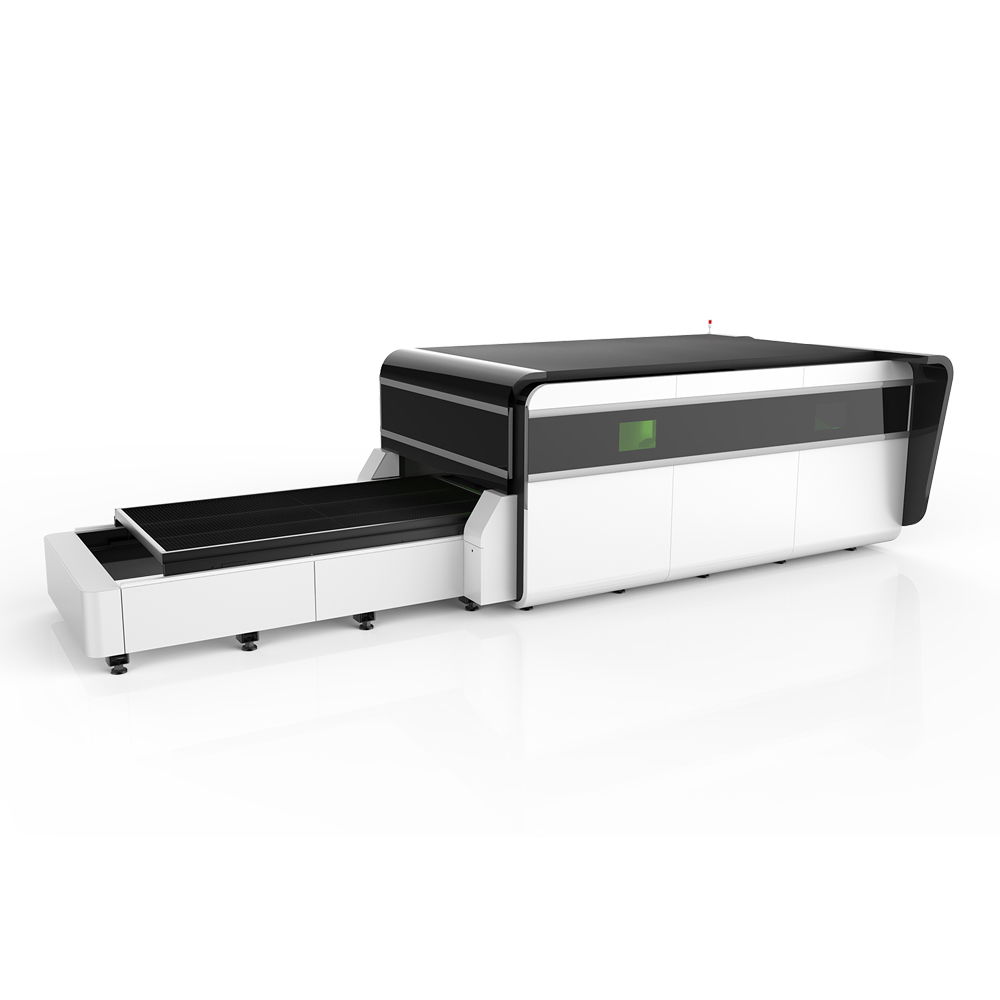

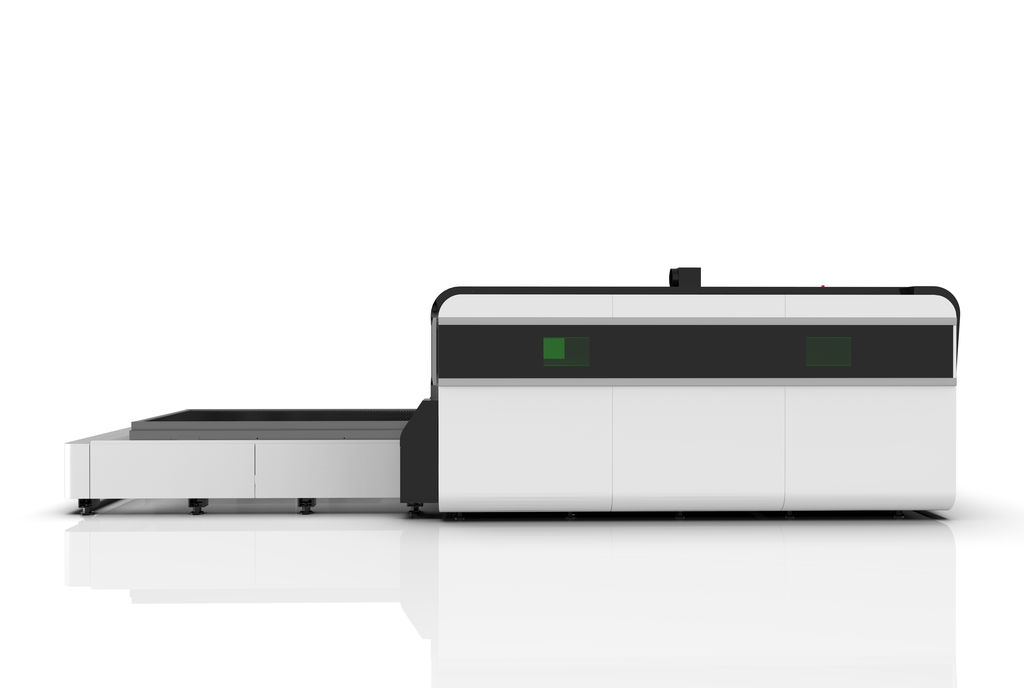

Fullt inkapslad maskin, observationsrutor med lasersäkert glas
Drift med Nitrogen och oxygen
Styrsystem CypCut
Skärhuvud med autofokus Precitec eller Raytools
Arbetsområde 1500x3000mm
X-rörelse 1550mm
Y-rörelse 3020mm
Z-rörelse 300mm
Växelbord, växelcykel inom 15sekunder
Repeterings noggrannhet +-0,02mm
Maxhastighet 120m/min
Lasekälla 1-8kw IPG eller Raycus
Maskindimension 8150x2825x2125mm
Maskinvikt ca 7500kg
Nest program för PC, CypNest
Övervakningssystem

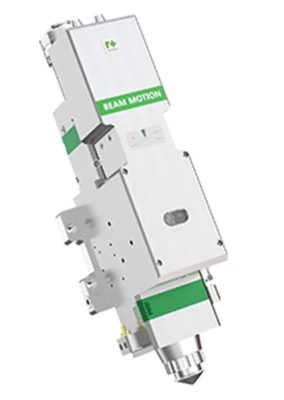

Skärhuvud
Mjukvaran justerar automatiskt fokuslinsen för olika plåttjocklekar. Ingen manuell inställning krävs. Skärhuvudet är vattenkylt vilket håller nere temperaturen och bidrar till minskat slitage och ökad livslängd
Maskinbom
Den tredje generationens bom är tillverkad i pressad aluminium och är sedan bearbetad för att nå 6061 T6 tolerans. Detta bidrar till mycket hög stabilitet och lätt vikt. Mindre slitage på maskinen samt ökar hastig vid bearbetning och bättre skärresultat
Programvara
CypCut förenklar komplex programmering till mycket enkel hantering för operatören. Systemet är integrerad i tre moduler. CAD, Nest och CAM. Med ett fåtal klick går du från ritning till färdigskuren produkt. Programvaran är mycket enkel att hantera och lära sig. Innehåller beredningsfunktion av dina produkter. Exempelvis finns fleratlet automatiserade tidssparande funktioner. Vidare finns ett antal standardformer inlagda i systemet för enkel programmering och skärning
CypNest är ett nesting system designat för CypCut och Hypcut lasersystem. Det har avancerade funktioner för ritning, modifiering, snabb nest, skäroptimering, analys mm
Ritning, import och beredning
Importera dina produkter till Cypnest Stöd för ldx, ldx2, dxf, dwg, plt, ai, gbx, bl Identifiering av olikheter på ritningar så som dupliceringar öppna konturer mm. Bibliotek med standardformer för att enkelt skapa produkter Integrerad CAD modul för att modifiera ritningar.
Kraftfull algoritm för effektiv nestning. Obegränsat med produkter i bibliotek
Optimal skärväg för att minimera skärtid. Använd gemensam skärsnitt Smart sortering där man kan välja skärordning
Generera rapporter, tidsåtgång, skärparameterar mm.

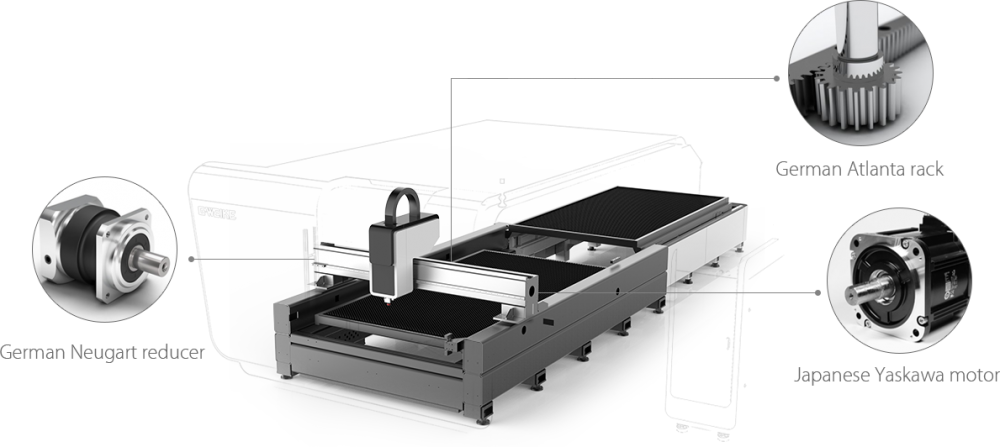

Maskinstativ
Maskinrörelse i X och Y-axel sker med servomotorer från Yaskawa.
Stativet är svetsat i "honeycomb" struktur vilket bidrar till mycket god såväl stabilitet som kvalité vid skärning
- Servomotorer från Yaskawa
- TBI slipade kulskruvar
- Hiwin gejdrar
Maskinsäkerhet

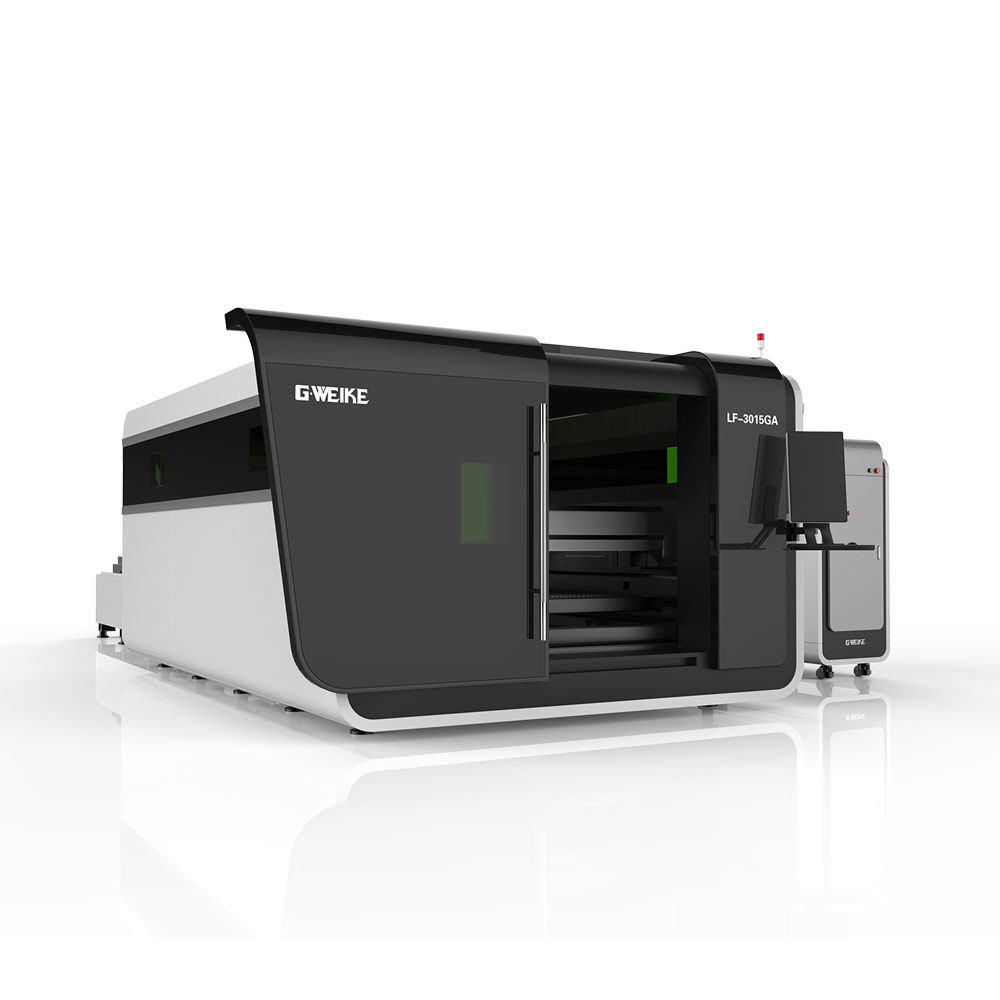

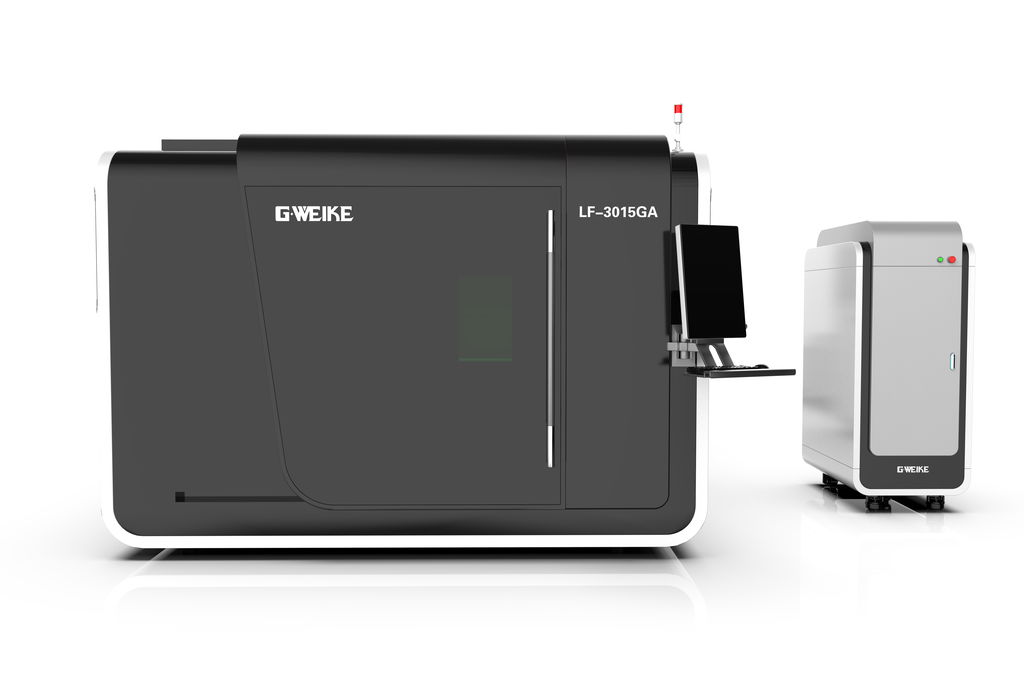

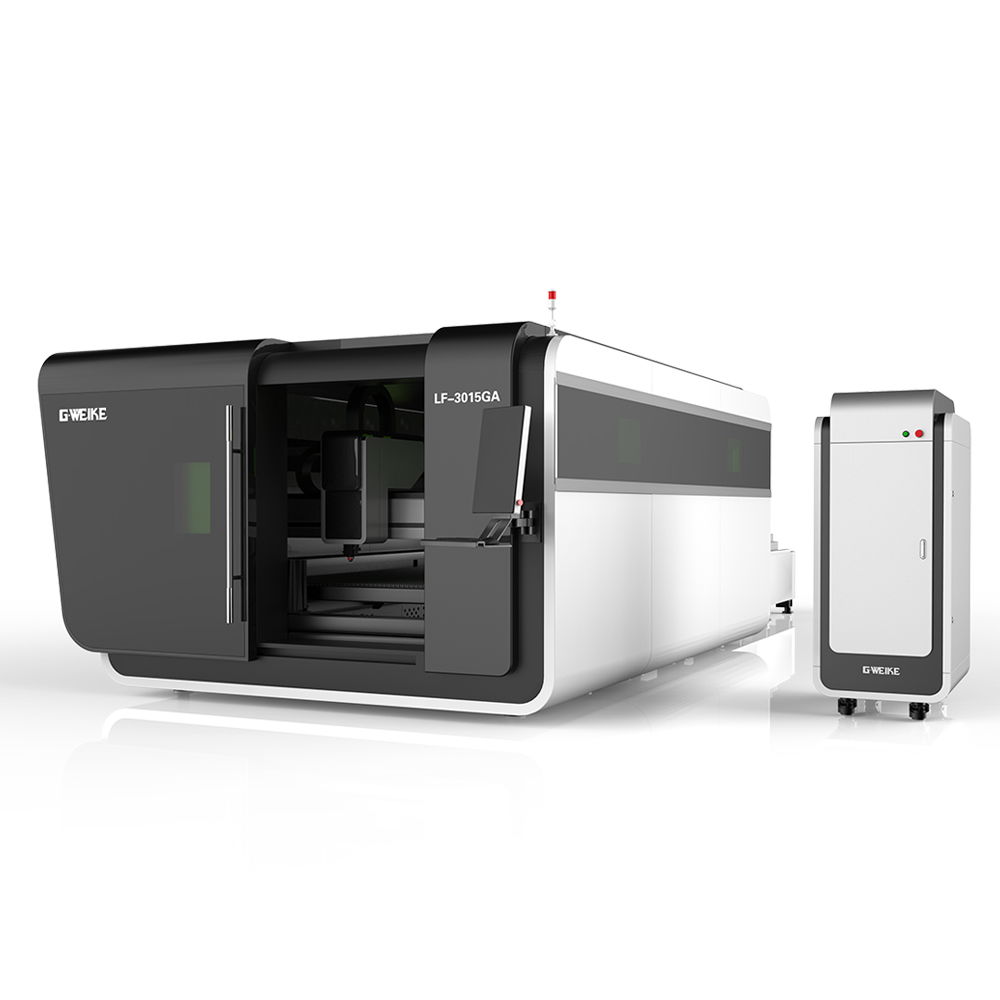

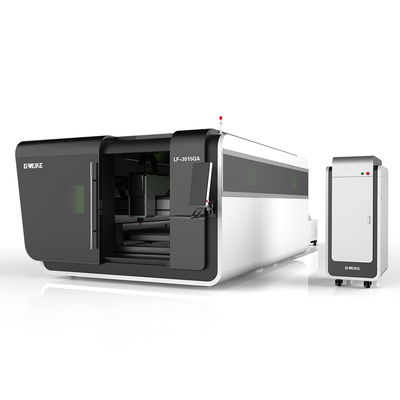

LF modellen från Gweike uppfyller alla säkerhetskrav som ställs enligt AFS 2009:7 (Arbetsmiljöverkets föreskrifter om artificiell optisk strålning) Då maskinens fiberlaser producerar en laserstråle av klass 4 måste maskinen vara kapslad för att inte exponera laserstrålen. Alla skyddsrutor uppfyller kraven för laserskydd Maskinen är även tillverkad för att effektivt hantera ventilationen av rök som uppstår vid skärning
